バイザーレール

拡張する、上質な快適性
素材の特徴を活かし、意匠性・機能性を
特徴とした信頼の「アルミひさし」

田中金属のバイザーレールは

当社独自のノウハウと素材の持つ特性を充分に活かし、意匠性・機能性を特長とした、“信頼”の「アルミひさし」です。
「バイザーレール」は、建物の外装を美しくデザインするとともに、遮光・遮熱対策に効果を発揮し、快適な空間を演出することができます。
また、建物の防汚効果・長寿命化にも貢献でき、省エネには必須のアイテムです。窓や玄関出入り口など、様々な建物のあらゆる開口部に対応し、充実した仕上がりと確かな満足をご提供いたします。

製品バリエーション

Product Variation

KH-Lシリーズ アルミ押出形材ひさし

・シンプルな片持ち式アルミ製ひさし。アンカーボルトで固定するだけの、施工性に優れたアイテムです。
・出幅は180mm、240mm、300mmのゆとりのある3サイズからお選びください。
・特殊加工により、意匠性の高い、美しい外観を演出します。

KH-Lシリーズ アルミ押出形材ひさし

・アルミ押出形材の特性を活かしたシャープなデザイン。
・先端アタッチメントだけでなく、本体同士の組み合わせも可能、様々なバリエーションがお選びいただけます。
・出幅サイズ250mm、350mm、住宅からビル物件まで幅広くご利用いただけます。

製品仕様

Product Specification

主材料 形材

JIS H4100に規定する A6063S-T5

表面処理

JIS H8602に規定する複合被膜

焼付塗装

アクリル系樹脂焼付塗装 20μm以上
ポリウレタン系樹脂焼付塗装 20μm以上
※規格カラー以外についてはお問合せ下さい。
※特注色の対応もいたします。指定色をご指示ください。

KH-Lシリーズ/KH250/KH350シリーズはアルミ押出形材の嵌合品です。電解着色による色違いが生じないよう、色合わせにより標準化し出荷しておりますが、光の当たり方や、見る角度の違いにより色合いの濃淡が生じる場合があります。予めご了承ください。

EAVESシリーズ アルミ形材パネルひさし

EAVES Series

“窓用ひさし”から“玄関用ひさし”まで用途に合わせた出幅の設定が自由にできます。
アルミ形材のメリットを活かし、様々な建物に対応可能です。
実用性・機能性・作業性を最大限に向上いたしました。

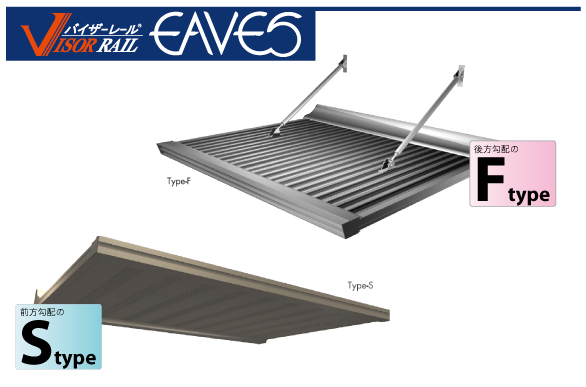

バイザーレール EAVES Sタイプ

VISOR RAIL EAVES S Type

製品特長

出幅 D=1,200までサポート不要
出幅 D=1,200までサポートの補強が不要。
片持タイプでの施工が可能です。
※条件・地域によって多少異なりますので詳細はお問合せ下さい。

足場を組んでの作業が軽減されます。
ひさし上部乗って作業することがなくなり作業効率が向上しました。

縮まり図

共通仕様

カラーバリエーション
落ち着きのあるシルバー(艶消し)、ステンカラーを標準色としてご用意しました。
※焼付塗装その他、標準カラー以外については別途お問合せ下さい。

先端仕様

先端は選べる4タイプ
フラットタイプが1種、樋タイプが3種。樋タイプには樋カバーが付けられます。落ち葉等、樋のつまりの原因をシャットアウト。

EA-F01RT/樋カバー付き

EA-F02S/樋カバーなし

EA-F03T/樋カバー付き

EA-F07T/樋カバー付き

バイザーレール EAVES Fタイプ

VISOR RAIL EAVES F Type

製品特長

吊下げ方式を開発
足場を組んでの作業が軽減されます。
ひさし上部に乗って作業することがなくなり作業効率が向上しました。

形材では初の後方勾配(内樋方式)を実現しました
後方勾配(内樋方式)を採用、パネル本体の機能と合せることで、雨水の流れを自在にコントロールします。 内樋は取り外し可能でメンテナンスも簡単です。

縮まり図

共通仕様

カラーバリエーション
落ち着きのあるシルバー(艶消し)、ステンカラーを標準色としてご用意しました。
※焼付塗装その他、標準カラー以外については別途お問合せ下さい。

先端仕様

先端は選べる4タイプ
フラットタイプが1種、樋タイプが3種。樋タイプには樋カバーが付けられます。落ち葉等、樋のつまりの原因をシャットアウト。

EA-F01RT/樋カバー付き

EA-F02S/樋カバーなし

EA-F03T/樋カバー付き

EA-F07T/樋カバー付き

KH-Vシリーズ アルミハニカムひさし

Aluminum Honeycomb

受け継がれてきたハニカムの技術はさらに進化し、減圧接着製法による高密度強制接着を具現化しました。

・特殊製法によるアルミハニカム構造が、「強さ」「軽さ」「美しさ」を生み出します。
・用途に応じたサイズ設定をご用意しました。特注のひさしにも対応様々な建物のファサードを演出します。
・最大厚みT=204まで製作可能です。

ハニカムパネルとは

ハニカムパネルとは、連続する六角形のハニカムコアと表面材を接合させたパネルです。
自然界に存在する一番安定した形状は蜂の巣と言われています。その六角柱を人為的に再現したアルミハニカムコア、それを整列体にさせると驚くほどの強度が得られます。航空機の翼や新幹線の床など、より過酷な分野で実証済みです。
この構造体を建物の庇、屋根、壁へと、また最近では液晶ガラス運送用パレットやガラス搬送用アーム等にと用途拡大の一途をたどっています。
そして減圧接着製法で高性能になったあたらしいハニカムパネルはすべてのニーズにお応えできる 信頼の製品として生まれ変わりました。

製品特長

● アルミパネルの表面材、ハニカムコア材、枠材・化粧幕板・雨樋などの材質は耐食性アルミ合金を使用しています。
● アルミ表面材にアルミ以外のステンレスやチタン、コア材にセラミックやペーパーコアなどの異種材のパネルも対応可能です。
● 表面材の標準表面処理はフッ素焼付塗装(40μm)となります。接着剤は熱硬化型エポキシ樹脂系接着剤を使用しています。
● コア材は3/4インチを標準とします。

パネル支持方式

斜材吊り方式

斜材吊り方式 斜材吊り方式 斜材吊り方式

斜材吊り方式

斜材吊り方式 斜材吊り方式 斜材吊り方式

斜材吊り方式

斜材吊り方式 斜材吊り方式 斜材吊り方式

斜材吊り方式

斜材吊り方式 斜材吊り方式 斜材吊り方式

R曲げ半径は104厚で原則的に3000R以上とします。3000R以下の場合は相談ください。

施工事例

Case Study
